Perfil LOKOM (A05553) | KlusDesign.com

Comparar

Comparado

Elementos de aluminio poco visibles
Mantenimiento sencillo.
Radio de curvatura mínimo
Posibilidad de utilizar los módulos actuales con una eficacia de hasta 190lm/W y CRI>90 y CRI>90. Disponible previa solicitud.

VER VIDEO INSTRUCCIONAL

Color

Descripción

Elementos de aluminio poco visibles
Mantenimiento sencillo.
Radio de curvatura mínimo
Posibilidad de utilizar los módulos actuales con una eficacia de hasta 190lm/W y CRI>90 y CRI>90. Disponible previa solicitud.

Aplicación

- iluminación principal y decorativa

Montaje

- en ranuras, mediante perfil de montaje específico

Información adicional

- al elegir una longitud de perfiles / difusores diferente a la disponible de serie, es necesario elegir adicionalmente el servicio de corte en la empresa KLUŚ

para descargar

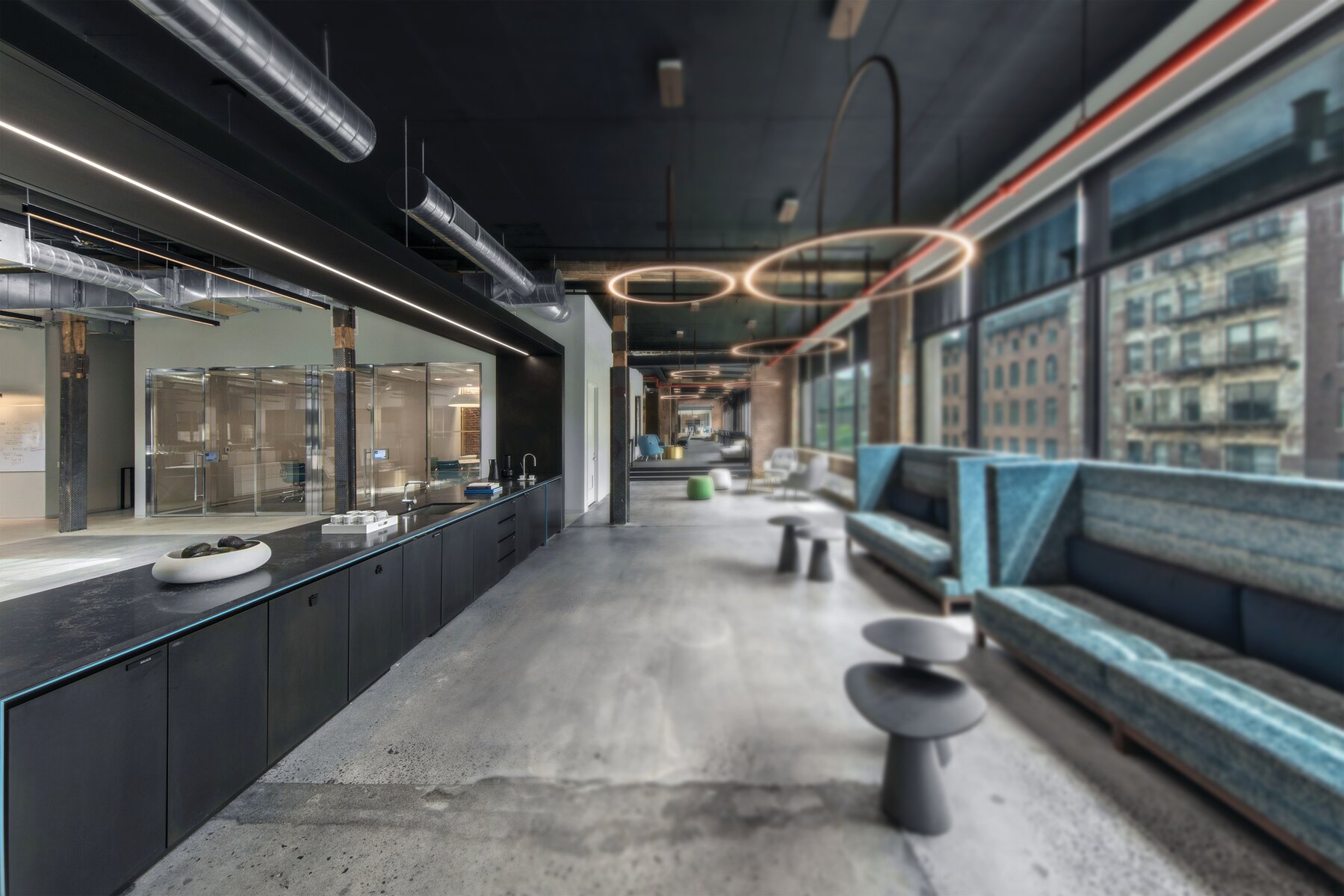

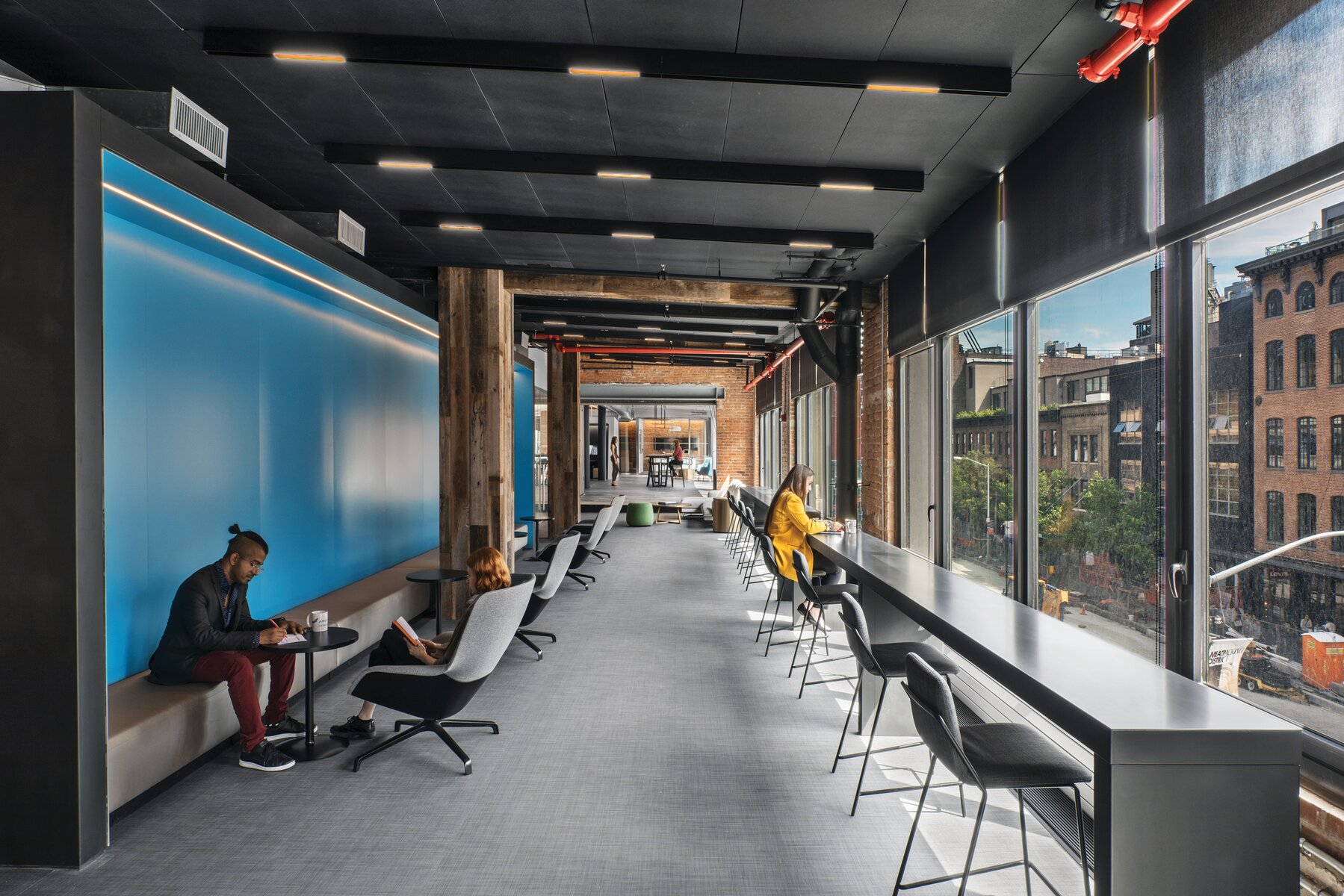

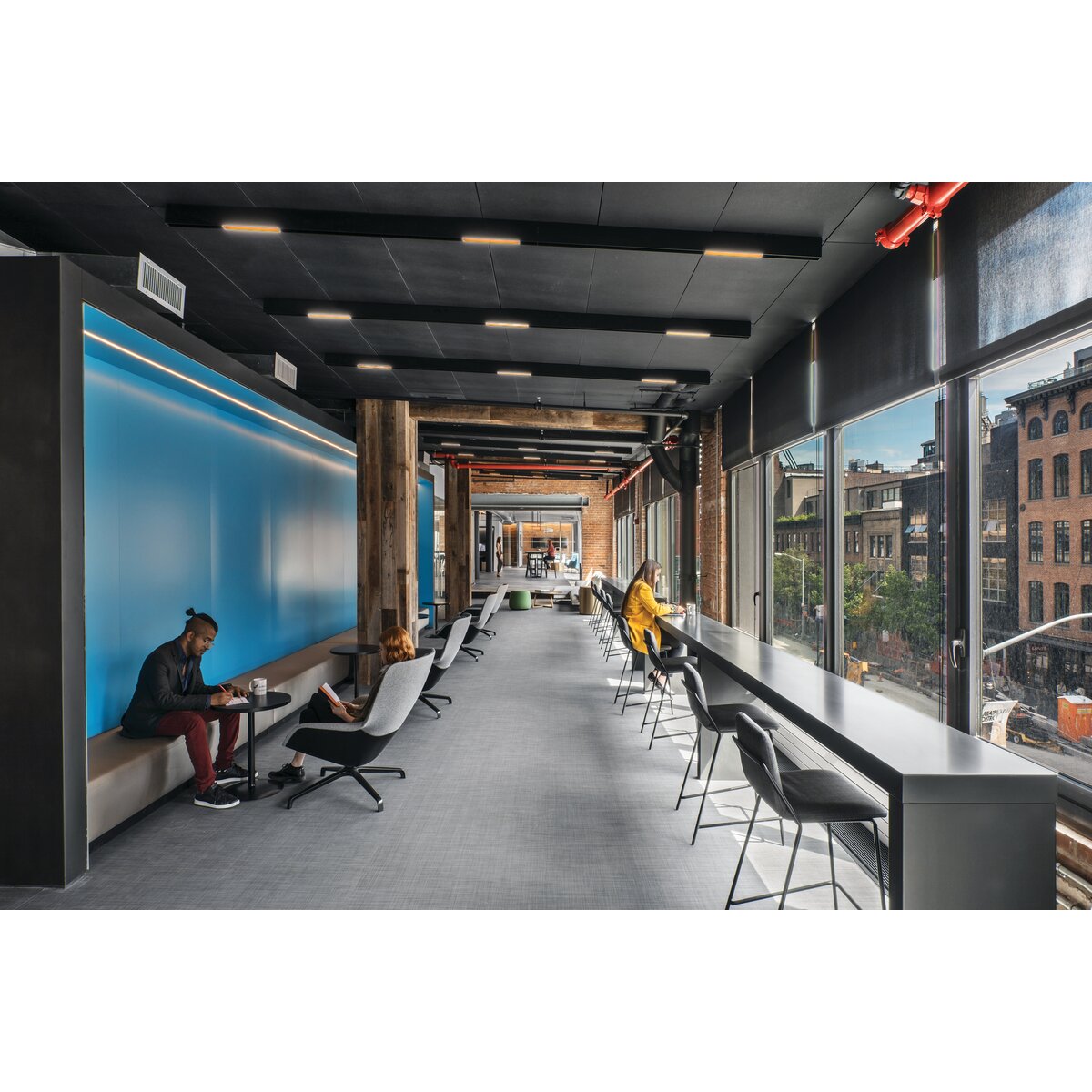

Ejemplos de uso

Descripción
para descargar

Aplicación

- iluminación principal y decorativa

Montaje

- en ranuras, mediante perfil de montaje específico

Información adicional

- al elegir una longitud de perfiles / difusores diferente a la disponible de serie, es necesario elegir adicionalmente el servicio de corte en la empresa KLUŚ

Declaración de conformidad UKCA

Technical drawing

Especificación técnica

Material

aluminio

Posibles IP de la luminaria

20, 65

Posibles formas de la luminaria

lineal, poligonal

sección transversal del perfil

rectangular

Máxima potencia de una tira LED KLUŚ individual

7.3 W/ft

Anchura

1.2" (30.2 mm)

Altura

1" (24.5 mm)

Anchura de unión LED A

0.9" (24 mm)

Número de tiras LED A (0.31" de ancho)

Difusor cortado a la longitud del perfil

Yes

Posibilidad de ser fácilmente conectado en sucesiones

Yes

Para placas de cartón yeso

Yes

Salida del cable desde debajo

Yes

Con posibilidad de obtener una línea de luz

Yes

Posibilidad de doblar

Yes

Radio mínimo del arco de luz

Radio del arco de luz

Yes

Hacia el interior

3000 mm

Hacia afuera

3000 mm

Tipo de construcción

Edificio comercial, Edificio cultural/de entretenimiento, Edificio horeca

Zona de instalaciones

oficina, vestíbulo/ antesala, salas de medios / av

Color	Longitud	Ref. nr.
plata anodizado	39.4" (1000 mm) 78.9" (2005 mm) 118.5" (3010 mm)	A05553A_1 A05553A_2 A05553A_3

Línea mesa de luz

Cinta LED		Difusores
Categorías	Tipo cinta LED	Difusor LIGER-22 related-line.satín	Difusor HS-22 related-line.escarchada	Difusor G-22R related-line.satín	Difusor G-22S related-line.satín
Alta eficiencia luminosa	K-HEHD-0480-24	(1)	(2)	(1)	(1)
	K-HEHD-0960-24	(1)	(2)	(1)	(1)
	K-HEHD-1440-24	(1)	(2)	(1)	(1)
	K-HEHD-1920-24	(1)	(2)	(1)	(1)
	K-HEHD-0320-24	(1)	(2)	(1)	(1)
CRI 95+	K-CRHD-1820-24	(1)	(2)	(1)	(1)
	K-CRHD-1910-24	(1)	(2)	(1)	(1)
	K-HEHD-1440-24-40C	(1)	(2)	(1)	(1)
Cinta flexible	K-BT-0910-24	(1)	(2)	(1)	(1)
RGB / RGB-W / RGB-CTT	K-RGBW-1920-160-24	(1)	(2)	(1)	(1)
Diodo único cortable	K-SD-1440-24	(1)	(2)	(1)	(1)
Blanco ajustable / DIM para calentar	K-SDCR-22T50-1530-24	(1)	(2)	(1)	(1)
Blanco ajustable / DIM para calentar	KWP-SDCR-22T50-1530-24	(1)	(2)	(1)	(1)

Line of Light Guide

Clean Line of Light (Pixel free imaging)

Centered Line of Light

Visible Dotting from Diodes

perfiles similares

Productos relacionados

Difusores

Product name	Material	Características	Transmitancia de luz [%]	Color	Ref No
Difusor BENCO-22	silicona	- Para aplicaciones en interiores y exteriores - Resistente a los rayos UV	62 %	escarchada	B17209F
Difusor G-22S	PMMA	- para uso en interiores - perfectamente difusa	86 % 89 % 15 %	satín translúcido negro	B17013S B17013T B17013B
Difusor G-22R	PMMA	- para uso en interiores - perfectamente difusa	71 % 89 % 20 %	satín translúcido negro	B17006S B17006T B17006B
Difusor HS-22	PC	- Para aplicaciones en interiores y exteriores - Resistente a los rayos UV	65 % 88 % 90.5 %	escarchada transparentes microprisma	B17011F B17011C B17011M
Difusor LIGER-22	PC	- alta calidad de luz - Para aplicaciones en interiores y exteriores - Facilidad para obtener una línea de luz - perfectamente difusa	70 % 22 %	satín negro	B17032S B17032B

Product name	IP rating	Tipo de sellado	Poder [W/ft]	Temperatura del color	Características	Ref No

Cinta LED
Alta eficiencia luminosa

Product name	IP rating	Tipo de sellado	Poder [W/ft]	Temperatura del color	Características	Ref No
K-HEHD-0480-24 Cinta LED, 141-198 lm/ft, 1.5 W/ft, IP20	20	-	1.5 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- CRI superior a 95 - Alta eficiencia	K-HEHD22-0480-24 K-HEHD25-0480-24 K-HEHD27-0480-24 K-HEHD30-0480-24 K-HEHD35-0480-24 K-HEHD40-0480-24 K-HEHD50-0480-24
K-HEHD-0960-24 Cinta LED, 282-397 lm/ft, 2.9 W/ft, IP20	20	-	2.9 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- CRI superior a 95 - Alta eficiencia	K-HEHD22-0960-24 K-HEHD25-0960-24 K-HEHD27-0960-24 K-HEHD30-0960-24 K-HEHD35-0960-24 K-HEHD40-0960-24 K-HEHD50-0960-24
K-HEHD-1440-24 Cinta LED, 423-595 lm/ft, 4.4 W/ft, IP20	20	-	4.4 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- CRI superior a 95 - Alta eficiencia	K-HEHD22-1440-24 K-HEHD25-1440-24 K-HEHD27-1440-24 K-HEHD30-1440-24 K-HEHD35-1440-24 K-HEHD40-1440-24 K-HEHD50-1440-24
Cinta LED K-HEHD-1920-24	20	-	5.9 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- CRI superior a 95 - Alta eficiencia	K-HEHD22-1920-24 K-HEHD25-1920-24 K-HEHD27-1920-24 K-HEHD30-1920-24 K-HEHD35-1920-24 K-HEHD40-1920-24 K-HEHD50-1920-24
KWP-HEHD-0480-24 Cinta LED, 134-185 lm/ft, 1.5 W/ft, IP65	65	tubo de silicio	1.5 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- Alta eficiencia	KWP-HEHD22-0480-24 KWP-HEHD25-0480-24 KWP-HEHD27-0480-24 KWP-HEHD30-0480-24 KWP-HEHD35-0480-24 KWP-HEHD40-0480-24 KWP-HEHD50-0480-24
KWP-HEHD-0960-24 Cinta LED, 268-377 lm/ft, 2.9 W/ft, IP65	65	tubo de silicio	2.9 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- CRI superior a 95 - Alta eficiencia	KWP-HEHD22-0960-24 KWP-HEHD25-0960-24 KWP-HEHD27-0960-24 KWP-HEHD30-0960-24 KWP-HEHD35-0960-24 KWP-HEHD40-0960-24 KWP-HEHD50-0960-24
KWP-HEHD-1440-24 Cinta LED, 402-566 lm/ft, 4.4 W/ft, IP65	65	tubo de silicio	4.4 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- CRI superior a 95 - Alta eficiencia	KWP-HEHD22-1440-24 KWP-HEHD25-1440-24 KWP-HEHD27-1440-24 KWP-HEHD30-1440-24 KWP-HEHD35-1440-24 KWP-HEHD40-1440-24 KWP-HEHD50-1440-24
K-HEHD-0320-24 Cinta LED, 110-114 lm/ft, 1 W/ft, IP20	20	-	1 W/ft	2700K 3000K 3500K 4000K	- CRI superior a 95 - Alta eficiencia	K-HEHD27-0320-24 K-HEHD30-0320-24 K-HEHD35-0320-24 K-HEHD40-0320-24

Cinta LED
CRI 95+

Product name	IP rating	Tipo de sellado	Poder [W/ft]	Temperatura del color	Características	Ref No
Cinta LED K-CR-1210-24	20	-	1.5 W/ft	2200K 2700K	- CRI superior a 95	K-CR22-1210-24 K-CR27-1210-24
Cinta LED K-CR-1220-24	20	-	2.9 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- CRI superior a 95	K-CR22-1220-24 K-CR25-1220-24 K-CR27-1220-24 K-CR30-1220-24 K-CR35-1220-24 K-CR40-1220-24 K-CR50-1220-24
Cinta LED K-CR-1275-24	20	-	4.4 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- CRI superior a 95	K-CR22-1275-24 K-CR25-1275-24 K-CR27-1275-24 K-CR30-1275-24 K-CR35-1275-24 K-CR40-1275-24 K-CR50-1275-24
K-CRHD-1820-24 Cinta LED, 381-487 lm/ft, 5.6 W/ft, IP20	20	-	5.6 W/ft	2700K	- CRI superior a 95 - alta densidad de LED	K-CRHD27-1820-24
K-CRHD-1910-24 Cinta LED, 211-272lm/ft, 2.8 W/ft, IP20	20	-	2.8 W/ft	2700K 3500K 4000K	- CRI superior a 95 - alta densidad de LED	K-CRHD27-1910-24 K-CRHD35-1910-24 K-CRHD40-1910-24
KWP-CR-1220-24 Cinta LED, 151-227 lm/ft, IP65,	65	tubo de silicio	2.9 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- CRI superior a 95	KWP-CR22-1220-24 KWP-CR25-1220-24 KWP-CR27-1220-24 KWP-CR30-1220-24 KWP-CR35-1220-24 KWP-CR40-1220-24 KWP-CR50-1220-24
KWP-CR-1275-24 Cinta LED, 381-464 lm/ft, 4.4 W/ft, IP65	65	tubo de silicio	4.4 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- CRI superior a 95	KWP-CR22-1275-24 KWP-CR25-1275-24 KWP-CR27-1275-24 KWP-CR30-1275-24 KWP-CR35-1275-24 KWP-CR40-1275-24 KWP-CR50-1275-24
KWP-CRHD-1910-24 Cinta LED, 196-253 lm/ft, IP65,	65	tubo de silicio	2.8 W/ft	2700K 3500K	- CRI superior a 95 - alta densidad de LED	KWP-CRHD27-1910-24 KWP-CRHD35-1910-24
K-CRHD-0530-24 Cinta LED, 105-140 lm/ft, 1.6 W/ft, IP20	20	-	1.6 W/ft	3500K	- CRI superior a 95	K-CRHD35-0530-24
K-HEHD-1440-24-40C Cinta LED, 570-667 lm/ft, 4.4 W/ft, IP20	20	-	4.4 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- Alta eficiencia - tiempo frío -40F	K-HEHD22-1440-24-40C K-HEHD25-1440-24-40C K-HEHD27-1440-24-40C K-HEHD30-1440-24-40C K-HEHD35-1440-24-40C K-HEHD40-1440-24-40C K-HEHD50-1440-24-40C
KWP-HEHD-1440-24-40C Cinta LED, 520-607 lm/ft, 4.4 W/ft, IP65	65	cubierta de gel	4.4 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- Alta eficiencia - tiempo frío -40F	KWP-HEHD22-1440-24-40C KWP-HEHD25-1440-24-40C KWP-HEHD27-1440-24-40C KWP-HEHD30-1440-24-40C KWP-HEHD35-1440-24-40C KWP-HEHD40-1440-24-40C KWP-HEHD50-1440-24-40C

Cinta LED
CRI 90+

Product name	IP rating	Tipo de sellado	Poder [W/ft]	Temperatura del color	Características	Ref No
Cinta LED K-2400-24	20	-	7.3 W/ft	2700K 3000K 3500K 4000K 5000K	- alta potencia	K-27-2400-24 K-30-2400-24 K-35-2400-24 K-40-2400-24 K-50-2400-24
KWP-GHD-1640-24 Cinta LED, 364-503 lm/ft, 5 W/ft, IP65	65	cubierta de gel	5 W/ft	2200K 2500K 2700K 3000K 3500K 4000K 5000K	- alta densidad de LED	KWP-GHD22-1640-24 KWP-GHD25-1640-24 KWP-GHD27-1640-24 KWP-GHD30-1640-24 KWP-GHD35-1640-24 KWP-GHD40-1640-24 KWP-GHD50-1640-24
KWP-GHD-1910-24 Cinta LED, 227-279 lm/ft, 2.8 W/ft, IP65	65	cubierta de gel	2.8 W/ft	2200K 2700K 3000K 3500K 4000K	- alta densidad de LED	KWP-GHD22-1910-24 KWP-GHD27-1910-24 KWP-GHD30-1910-24 KWP-GHD35-1910-24 KWP-GHD40-1910-24

Cinta LED
RGB / RGB-W / RGB-CTT

Product name	IP rating	Tipo de sellado	Poder [W/ft]	Temperatura del color	Características	Ref No
K-RGB27T65-1200-24 Cinta LED, 2700K, 122lm/ft, 3.7 W/ft, IP20	20	-	3.7 W/ft	RGB 2700K	- Tira de LED RGB + blanco ajustable	K-RGB27T65-1200-24
K-RGBW-1920-120-24 Cinta LED, 3000K, 111 lm/ft, IP20,	20	-	5.9 W/ft	RGB+W 3000K	- Tira de LED RGBW (3000K)	K-RGBW-1920-120-24
Cinta LED KWP-RGB27T65-1200-24, 2700K, 113 lm/m, 3.7 W/m, IP65	65	tubo de silicio	3.7 W/ft	RGB 2700K	- Tira de LED RGB + blanco ajustable	KWP-RGB27T65-1200-24
KWP-GRGBW-1530-24 Cinta LED, 3000K, 70lm/ft, 4.7 W/ft, IP65	65	cubierta de gel	4.7 W/ft	RGB+W 3000K	- Tira de LED RGBW (3000K)	KWP-GRGBW-1530-24
KWP-RGB-1920-24 Cinta LED, 188lm/ft, 5.9 W/ft, IP65	65	tubo de silicio	5.9 W/ft	RGB	- Tira de LED RGB	KWP-RGB-1920-24
Cinta LED KWP-RGB-1200-24, 23 lm/m, 3.7 W/m, IP65	65	tubo de silicio	3.7 W/ft	RGB	- Tira de LED RGB	KWP-RGB-1200-24
K-RGBW-1920-160-24 Cinta LED, 3000K, 132 lm/ft, 5.9 W/ft, IP20,	20	-	5.9 W/ft	RGB+W 3000K	- Tira de LED RGBW (3000K)	K-RGBW-1920-160-24
KWP-GRGBW-1920-120-24 Cinta LED, 3000K, 157 lm/ft, 5.9 W/ft, IP65,	65	tubo de silicio	5.9 W/ft	RGB+W 3000K	- Tira de LED RGBW (3000K)	KWP-GRGBW-1920-120-24

Cinta LED
Blanco ajustable / DIM para calentar

Product name	IP rating	Tipo de sellado	Poder [W/ft]	Temperatura del color	Características	Ref No
Cinta LED K-27/65-1920-24V , 2700K, 500 lm/m, 5.9 W/m, IP20	20	-	5.9 W/ft	2700K	- Blanco ajustable 2600K-6500K	K-27/65-1920-24
K-30/18-1770-24V Cinta LED, 1800K, 279 lm/ft, 3.5 W/ft, IP20	20	-	3.5 W/ft	1800K		K-30/18-1770-24
KWP-27/65-1920-24 Cinta LED, 2700K, 246 lm/ft, 5.9 W/ft, IP65	65	tubo de silicio	5.9 W/ft	2700K	- Blanco ajustable 2600K-6500K	KWP-27/65-1920-24
KWP-30/18-1770-24 Cinta LED, 3000K, 279 lm/ft, 3.5 W/ft, IP65	65	tubo de silicio	3.5 W/ft	3000K		KWP-30/18-1770-24
K-30/18-1770-010V-24V Cinta LED, 1800K, 292 lm/ft, 3.5 W/ft, IP20	20	-	3.5 W/ft	1800K		K-30/18-1770-010V-24V
KWP-30/18-1770-010-24 Cinta LED, 1800K, 292 lm/ft, 3.5 W/ft, IP65	65	tubo de silicio	3.5 W/ft	1800K		KWP-30/18-1770-010-24
KWP-G22/50-1728-24 Cinta LED, 2200K, 467 lm/ft, 5.3 W/ft, IP65	65	cubierta de gel	5.3 W/ft	2200K	- Blanco ajustable 2200K-5000K	KWP-G22/50-1728-24
K-SDCR-22T50-1530-24 Cinta LED, 2200K, 497 lm/ft, 4.7 W/ft, IP20	20	-	4.7 W/ft	2200K	- Blanco ajustable 2200K-5000K	K-SDCR-22T50-1530-24
KWP-SDCR-22T50-1530-24 Cinta LED, 2200K, 435 lm/ft, 4.7 W/ft, IP65	65	tubo de silicio	4.7 W/ft	2200K	- Blanco ajustable 2200K-5000K	KWP-SDCR-22T50-1530-24

Cinta LED
Diodo único cortable

Product name	IP rating	Tipo de sellado	Poder [W/ft]	Temperatura del color	Características	Ref No
K-SD-1440-24 Cinta LED, 669-701 lm/ft, IP20,	20	-	4.4 W/ft	2700K 3000K 3500K 4000K		K-SD27-1440-24 K-SD30-1440-24 K-SD35-1440-24 K-SD40-1440-24

Cinta LED
Cinta flexible

Product name	IP rating	Tipo de sellado	Poder [W/ft]	Temperatura del color	Características	Ref No
K-VBT-0720-24 Cinta LED, 323-338 lm/ft, 2.2 W/ft, IP20	20	-	2.2 W/ft	2700K 3000K 3500K 4000K 5000K	- banda de perfil curvo	K-VBT27-0720-24 K-VBT30-0720-24 K-VBT35-0720-24 K-VBT40-0720-24 K-VBT50-0720-24
K-BT-0910-24 Cinta LED, 237-282 lm/ft, 2.8 W/ft, IP20	20	-	2.8 W/ft	2700K 3000K 3500K 4000K 5000K	- banda de perfil curvo	K-BT27-0910-24 K-BT30-0910-24 K-BT35-0910-24 K-BT40-0910-24 K-BT50-0910-24

Accesorios
Tapas finales
Tapas finales estándar

Product name	Material	Color	Ref No
Tapa final LOKOM	PP	gris plata	C24005C02 C24005L01

Perfiles LED
Perfiles técnicos

Product name	Características	Material	Color	Ref No
Perfil TEKNIK-ZM		aluminio		A00399
Perfil TEKUS-ZM		aluminio		A01293

Accesorios
Accesorios para montaje
Muelles para ranuras y perfiles técnicos

Product name	Características	Material	Color	Ref No
Resorte de montaje KMA		acero inoxidable	plata	C24503N00

Accesorios
Accesorios para montaje
Pestillos

Product name	Características	Material	Color	Ref No
Pestillo TEKNIK		PP	blanco	C24003C10

Electrónica
Interruptores

Product name	IP rating	Características	Ref No(Ref. arch.)
UNI Interruptor de Proximidad	20	- interruptor sin contacto - ancho de solo 7mm	E61579

Accesorios
Accesorios para la conexión y aseguración de luminarias
Conectores

Product name	Material	Color	Ref No
ZM-NA Conector	acero inoxidable	plata	42339
ZM-NA-PION Conector	acero inoxidable	plata	42321 42315 42317
Conector ZM	acero inoxidable	plata negro incolora	C28075N00 C28072N00 42720 42728 C24797C07 C28072C07 C28075C07 C28070C07 C28071C07 C28073C07 C28074C07 C24797N00
ZM-PION Conector	acero inoxidable	plata negro	42718 42719 42320 C28086N00 C28084N00 42314 C28086C07 C28084C07 C28088C07 C28087C07 C28085C07

Accesorios
Piezas de enmascaramiento e insertos
Piezas de enmascaramiento para perfiles

Product name	Material	Color	Ref No
Cubierta embellecedora MP-22	PC	gris blanco negro	C28261L01 C28261L10 C28261L07

Accesorios
Accesorios para la conexión y aseguración de luminarias
Piezas moldeadas

Product name	Material	Color	Ref No
Acoplador L135	aluminio	plata	L135
Acoplador L135PW	aluminio	plata	L135PW
Acoplador L135PZ	aluminio	plata	L135PZ
Acoplador L90	aluminio	plata	L90
Acoplador L90PW	aluminio	plata	L90PW
Acoplador L90PZ	aluminio	plata	L90PZ
Acoplador T135R	aluminio	plata	T135R
Acoplador T90	aluminio	plata	T90
Acoplador X135	aluminio	plata	X135
Acoplador X90	aluminio	plata	X90
